Revit Structure 2009: Rebar Reinforcement

งานนี้พี่ที่ที่ทำงานทดลองใส่เหล็ก Rebar แบบเต็มรูปแบบลงไปใน Revit Structure
เห็นแล้วคิดว่ามันเจ๋งดี เลยขอเอามาลงแสดงความสามารถของ RST หน่อยครับ

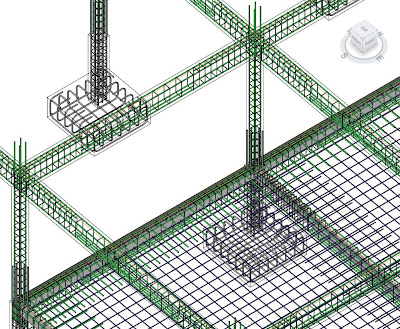

สองรูปแรกเป็นรูปจาก Revit Structure ให้เห็นกันไปเลยว่า Revit ทำได้

หลังจากทำให้ Revit เสร็จแล้ว ก็ลองเอาไป Export เป็น dwfx เพื่อเอาไปเปิดใน DWF Viewer ผลออกมาดังรูป


ทำให้งานในการเคลียร์แบบหน้างานง่ายขึ้นมากเลย พอเราได้รูปแบบเสา-คาน-พื้น ก็เอาไปเขียนแบบขยายใน AutoCAD Structural Detailing ทำให้การทำงานง่ายขึ้นเยอะเลย

นอกจากนี้ เนื่องจากใช้ Revit เราจึงสามารถคำนวนรายการประกอบแบบ(BOQ)ของคอนกรีตและประเภทของเหล็กปอกขนาด-ความยาวรวม แล้วนำมาคำนวนราคาได้ด้วย
