Revit Architecture 2009 in Decoration Guide 0809

The Minimalist Kitchen


Model and Rendering in Revit Architecture 2009 for Decoration Guide Magazine Issue "September 2008".

วันอังคารที่ 26 สิงหาคม พ.ศ. 2551

บทสัมภาษณ์ Halsall Associates Limited

บทสัมภาษณ์จากเวป BIM & BEAM เป็นบทสัมภาษณ์ Ian Trudeau, Senior Project Draftsperson ของบ.Halsall Associates Limited ในToronto เกี่ยวกับการทำ Project โดยใช้ Revit Structure
เห็นว่าน่าสนใจดี เลยลองเอามาแปลดู (ความรู้น้อยความมั่นใจสูง ฮ่าๆ)

"
B&B: ช่วยอธิบายเกี่ยวกับธุรกิจที่ทางบ.คุณทำอยู่ให้หน่อยสิ
Trudeau : Halsall เป็นบ.ให้คำปรึกษาด้านวิศวกรรมในโตรอนโต้โดยมีหกสาขาทั่วแคนาดาหนึ่งสาขาในดูไบ หนึ่งสาขาในยุโรป และอีกสาขาที่ Cayman Islands เราให้คำปรึกษาด้านวิศวกรรมโครงสร้าง, อาคารประหยัดพลังงาน, restoration engineering, cladding engineering และวางผังเมือง

B&B: แล้วคุณทำงานด้านไหนในบริษัทล่ะ คุณอยู่ที่นี่มานานแค่ไหนแล้ว?
Trudeau: ในตำแหน่ง Senior Project Draftperson ผมมีหน้าที่ดูแลการนำ Revit มาใช้งานและพัฒนาขีดความสามารถในการใช้งาน และฝึกอบรมการใช้งานภายในองค์กร นอกจากนี้ผมยังมีส่วนในการทดลองใช้ Revit เพื่อนำมาใช้ร่วมกับงานออกแบบ ผมทำงานอยู่ที่นี่มา 5 ปีแล้ว

B&B: แล้วคุณเคยใช้โปรแกรมอะไรมาก่อนหน้านี้หล่ะ แล้วใช้มันนานขนาดไหน?
Trudeau: เราใช้ AutoCAD กันมาตั้งแต่ปี 1988 แล้ว ในปี 2005 ก็ได้เปลี่ยนมาเป็น ADT(Architectural Desktop ปัจจุบันคือ AutoCAD Architecture นั่นเอง) และในบางงานเราจำเป็นต้องใช้ความสามารถด้าน 3D แต่ยังไม่เคยมีงานไหนใช้ 3D ในการทำแบบแบบงานนี้เลย

B&B: งั้นช่วยยกตัวอย่างงานของคุณที่ใช้ Revit ทำหน่อยแล้วบอกทีว่า มันสามารถตอบสนองความต้องการได้ยังไงบ้าง?
Trudeau:
ตัวอย่างแรกเป็น ศูนย์วิจัย Quantum/Nano ของมหาวิทยาลัย Waterloo พื้นที่ขนาด 240,00 ตารางฟุต ซึ่งมีโครงสร้างที่มากมายและซับซ้อน ซึ่งมีทั้งพื้นคอนกรีต Waffle, โครงสร้างเหล็กรูปรวงผึ้งขนาด 8 ชั้นที่ยาวลงมาจากหลังคาโดยมีจุดรับแรงอยู่ที่พื้นด้านล่าง และสะพานเหล็ก 2 สะพาน ที่รองรับตึกที่มีอยู่แล้วกับอุโมงค์ใต้ดิน
ตัวอย่างที่สองคือ สำนักงานใหญ่ Honda ในแคนาดา เป็นอาคารสำนักงานสูง 4 ชั้น ประกอบไปด้วยพื้นที่ 140,000 ตร.ฟุต. สำหรับพนักงาน 500 คน, พื้นที่ขนาด 88,000 ตร.ฟุตเป็นส่วนของฝึกอบรมและ วิจัย และ พื้นที่ขนาด 225,000 ตร.ฟุต เป็นส่วนใช้ในการผลิตสินค้า ซึ่งทั้งหมดนี้มีส่วนทำความร้อน-เย็นอยู่กลางโครงการ
ทั้งสองโครงการใช้ Revit ครับ

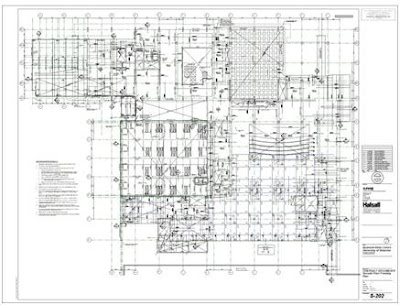

University of Waterloo, Quantum Nano Centre: Waterloo, Ontario.
Download DWF model
Architecture: Kuwabara Payne McKenna Blumberg Architects
Structure: Halsall Associates Limited
Mech. & Elec.: H.H. Angus and Associates Limited





Honda Canada Campus: Markham, Ontario.
Download DWF model
Architecture: ZAS Inc. & HOK Canada, Architects in Joint Venture
Structure: Halsall Associates Limited
Mechanical: Stantec
Electrical: Mulvey + Banani





B&B: อะไรทำให้คุณเปลี่ยนมาใช้ Revit Structure
Trudeau: เราไม่ได้เปลี่ยนมาใช้ Revit Structure แต่เราเพิ่มมันไปในขั้นตอนการทำงาน เทคโนโลยี BIM เป็นอะไรที่น่าตื่นเต้นและดูเหมือน Revit Structure จะเป็นผู้นำทางด้านนี้ และทางเราก็ต้องการพัฒนาไปในแนวทางของ BIM ด้วย

B&B: อะไรคือประโยชน์ที่บริษัทคุณได้รับจากการใช้ Revit Structure
Trudeau: มันทำให้เราสามารถเคลียร์แบบได้ง่ายมากว่าแบบสองมิติมากทำให้สามารถเขียนแบบที่มีความซับซ้อนได้เคลียร์ยิ่งขึ้น และสามารถทำได้ตั้งแต่เริ่มต้นโครงการ ทำให้การส่งแบบทั้งหน้างานในงานเป็นไปอย่างต่อเนื่องรวมไปถึงการแสดงรายละเอียดด้วย

B&B: แล้วทางบริษัทใช้ข้อได้เปรียบเหล่านี้ในการตอบสนองความต้องการของลูกค้าได้ยังไงบ้าง
Trudeau: มันง่ายมากที่จะเสนองานใน Revit Structure เพราะมันทำให้ลูกค้าเข้าใจแบบง่ายขึ้น รวมถึงการส่งแบบไปทำต่อในงานสถาปัตยกรรม เช่นการทำช่องเปิด, การ Cladding, การทำผนังเบา นอกจากนี้ยังช่วยตรวจสอบความถูกต้องระหว่างขั้นตอนการก่อสร้าง ทำให้เจ้าของโครงการประหยัดเงินไปได้อีก

B&B: คุณคิดว่า Revit Structure จะให้ผลตอบแทนในการลงทุน (Return On Investment: ROI)ได้ยังไงบ้าง
Trudeau: ผมคิดว่ามันยังเร็วไปที่จะบอกว่ามันทำให้ได้รับอะไรบ้าง เนื่องจากขณะนี้ทางเราได้เตรียมคนของเราเพื่อทำ Implementation และทำการเก็บรวบรวมข้อมูลที่สำคัญต่างๆ เพื่อใช้ในการทำงานร่วมกันในอนาคต

B&B: มีอะไรจะบอกเกี่ยวกับการใช้งาน Revit Structure บ้างมั้ย
Trudeau: ผมรู้สึกดีที่ได้ทำงานโดยใช้ Revit Structure มันสามารถใช้งานได้ง่าย และทำให้เห็นภาพรวมของงานได้อย่างมีประสิทธิภาพ

B&B: คุณมีอะไรจะฝากบอกถึงคนที่ทำงานเกี่ยวข้องกับด้านโครงสร้างแต่ยังไม่เคยลองใช้ Revit Structure บ้าง
Trudeau: BIM เป็นจะเป็นเทคโนโลยีของวงการนี้ในอนาคตอ้นใกล้ สำหรับคนที่ยังใช้ AutoCAD อยู่ ผมคิดว่ามันง่ายมากที่จะหันมาลองใช้ Revit Structure ดูบ้าง Revit Structure จะต้องได้รับการยอมรับในวงการโครงสร้างในอนาคตอย่างแน่นอน
"

Credit: http://bimandbeam.typepad.com/bim_beam/2008/07/interview-with.html


แนะนำว่าควรลองโหลดไฟล์ DWF ของเค้าไปดูครับ สวยจริงๆ

วันจันทร์ที่ 25 สิงหาคม พ.ศ. 2551

Textnote & Keynote in Revit Architecture

มีคำถามมาว่า Keynote คืออะไร ใช้งานยังไง เห็นว่าเป็นคำถามที่น่าสนใจ เลยเอามาลงในนี้ด้วยละกันครับ

ใน Revit จะมี Textnote กับ Keynote นะครับ สองอันนี้จะใช้งานใกล้เคียงกันแตกต่างกันเล็กน้อย ตามนี้ครับ

Textnote คือการสเปคสิ่งของต่างๆ เป็นข้อความ เมื่อเราไปชี้ที่สิ่งของชนิดเดีวกัน มันจะสเปคข้อความเดียวกันลงไปครับ

Keynote คือรหัสของสิ่งของหรือ Material ตามแต่เราจะตั้ง โดยแบ่งเป็น

- Element ใช้กับวัตถุต่างๆ เช่น component หรือ Wall ก็ได้ คำสั่งนี้คล้ายกับ Textnote แต่เราจะตั้งเป็นรหัสแทน เช่น
W01 เป็น ผนังก่ออิฐฉาบปูนเรียบ 200 มม.

- Material ใช้กับ Material (สังเกตว่าเมื่อเราเรียกคำสั่งนี้แล้วเอาเม้าส์ไปชี้ที่ Wall ที่มี Material ต่างกัน มันจะ Hi-Light ที่ Material) เมื่อเราไปชี้ที่อะไรก็ตามที่ Material เดียวกัน Revit จะสเปคตามรหัสที่กำหนดไว้ เช่น
04200.B1 เป็น ก่ออิฐเต็มก้อน
03410.A1 เป็น ฉาบปูนเรียบ

- User สเปคตามที่เราต้องการเอง ขอไม่อธิบายนะครับ

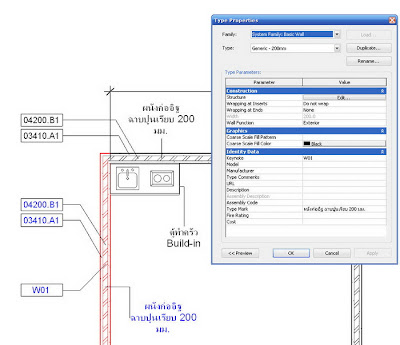

ตัวอย่าง Textnote และ Keynote ครับ

จากตัวอย่าง สเปคที่อยู่ในกล่องสี่เหลี่ยม คือ Keynote ส่วนข้อความที่ไม่มีกล่องสี่เหลี่ยมคือ Textnote ครับ
จะประมาณนี้ครับ
(W01=ผนังก่ออิฐฉาบปูนเรียบ 200 มม.) == (04200.B1 + 03410.A1)

ลองใช้ดูครับ น่าจะเข้าใจได้ไม่ยาก

วันพุธที่ 20 สิงหาคม พ.ศ. 2551

Architectural CAD on my iPod Touch.

ทดลองส่งงานแบบบ้านเข้า gmail แล้วเอาไปทดลองเปิดบน iPod Touch/iPhone (FW: 2.0.0)
ผลออกมาก็สามารถดูได้เหมือนดูรูปเลย แต่ถ้าไฟล์เส้นเยอะๆ จะออกอาการอืดอย่างเห็นได้ชัด เพราะเป็นไฟล์ vector และด้วยเหตุนี้เอง จึงทำให้แบบที่ได้ชัดเจน ไม่เส้นแตกหรือภาพเบลอด้วย

แต่น่าเสียดายจัง น่าจะใส่พวก mark up แล้ว save ได้ด้วยนะ จะได้สามารถส่งให้ลูกค้าตรวจแบบแล้วส่งกลับมาได้
มีใครทำ SDK iPhone เป็นมั่งเนี่ย ถ้าทำได้ทำไปขายแล้วนะ ฮ่าๆ
